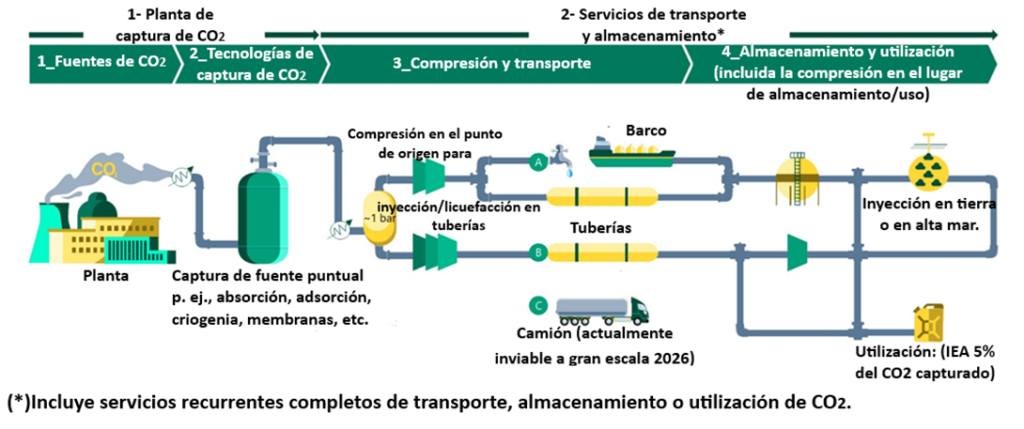

La cadena de valor de la Captura, Almacenamiento y Utilización de Carbono (CCUS) requiere una infraestructura logística especializada para gestionar el dióxido de carbono CO2 de forma segura y eficiente. A gran escala, el CO2 debe ser purificado, comprimido o licuado para cambiar su estado gaseoso original a densidades más altas que permitan su transporte masivo.
A continuación se detallan los sistemas de logística e infraestructura para el CO2, clasificados por sus componentes clave:

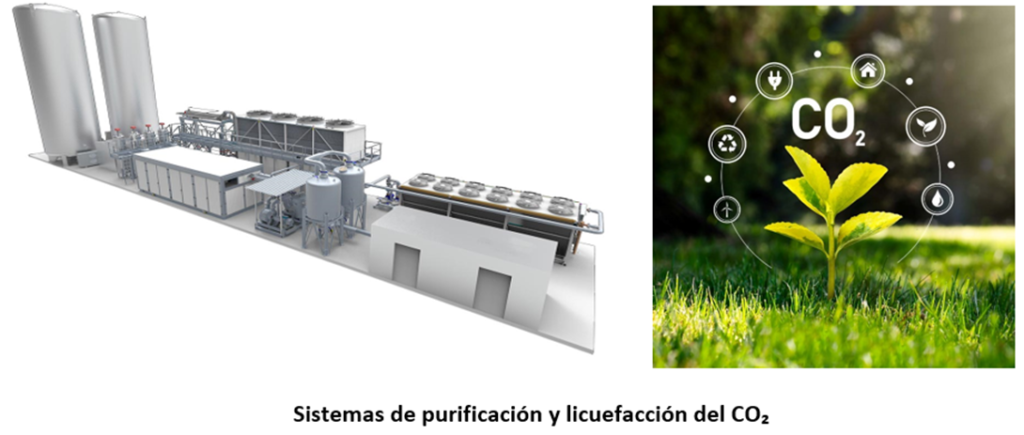

1. Acondicionamiento y Preparación del CO2
Antes de entrar en la red de transporte, el gas capturado debe ser procesado para cumplir con estrictas especificaciones técnicas.
- Deshidratación: Eliminación profunda del agua (normalmente por debajo de 50 ppm). El agua libre combinada con el CO2 genera ácido carbónico, el cual destruye el acero al carbono de los ductos.
- Purificación: Eliminación de impurezas volátiles (nitrógeno, argón, metano) o tóxicas (sulfuro de hidrógeno, H2S). Las impurezas afectan al punto crítico del fluido y reducen la capacidad de transporte.
- Compresión/Licuación: Elevación de la presión para transformarlo en estado líquido o supercrítico, optimizando el espacio.
2. Modalidades de Transporte
El método de transporte se elige en función de la distancia, el volumen y la geografía.
El transporte especializado de dióxido de carbono (CO₂) representa el eslabón logístico y conectivo fundamental dentro de la cadena de Captura, Uso y Almacenamiento de Carbono (CCUS). Su objetivo principal consiste en trasladar de manera segura y eficiente el CO₂ capturado en grandes focos industriales (como cementeras, plantas siderúrgicas o centrales eléctricas) hasta sus puntos de utilización o confinamiento geológico definitivo en el subsuelo.
Para que este proceso sea viable energéticamente y con volúmenes masivos, el CO₂ gaseoso original debe ser acondicionado y transformado mediante compresión y enfriamiento, permitiendo su distribución en diferentes fases físicas a través de infraestructuras críticas dedicadas.
Fases Físicas del CO₂ para el Transporte
El diseño físico y operacional de toda la infraestructura logística se determina estrictamente en función del estado de agregación del CO₂
Fase Gaseosa: Se emplea primordialmente para el transporte inicial mediante tuberías terrestres a distancias cortas o moderadas. Requiere diámetros nominales grandes debido a la baja densidad inherente del gas.
Fase Líquida: Corresponde al estado estándar para el movimiento logístico fragmentado (barcos, trenes y camiones cisterna). El CO₂ se acondiciona a presiones moderadas o altas combinadas con bajas temperaturas para maximizar la densidad de masa transportada.
Fase Supercrítica: Se alcanza cuando el CO₂ supera su punto crítico (31.1 °C y 73.9 bar). En este estado, el fluido ostenta una densidad similar a la de un líquido pero mantiene una viscosidad muy baja, parecida a la de un gas. Es el estado óptimo para maximizar el caudal y la eficiencia en ductos de larga distancia de gran capacidad.

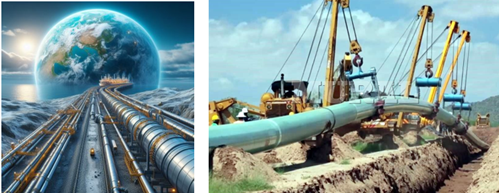

A. Gasoductos y Ductos de CO2 (Alta capacidad / Larga distancia terrestre)
Es el método más rentable para mover millones de toneladas de CO2 al año de forma continua.
- Estado supercrítico o de «fase densa»: El CO2 se opera a presiones superiores a su punto crítico (> 73.8 bar y > 31.1 ºC), habitualmente entre 85 y 150 bar. En este estado, tiene la densidad de un líquido pero la viscosidad de un gas, reduciendo drásticamente la fricción y optimizando el bombeo.
- Materiales: Tuberías de acero al carbono de alta resistencia con estaciones de bombeo intermedias para mantener la presión y evitar que el fluido pase a fase gaseosa (lo que provocaría caídas de presión y cavitación).
Modalidades de Transporte Especializado
Ductos Especializados (Ceoductos)
Representan la solución tecnológica con mayor madurez industrial y menor coste operativo por tonelada para volúmenes masivos continuos.
- Operación a Alta Presión: Operan habitualmente en condiciones supercríticas a presiones elevadas, comprendidas entre los 90 y 150 bar. Esta presión es sustancialmente mayor que la requerida para el transporte convencional de gas natural.
- Integridad y Materiales: El CO₂ mezclado con trazas de agua libre genera ácido carbónico, un compuesto severamente corrosivo. Esto exige el uso de aceros al carbono de alta resistencia con recubrimientos internos avanzados o aleaciones especiales.
- Reaprovechamiento: Existe potencial técnico para reconvertir gasoductos en desuso. Sin embargo, se necesitan auditorías estructurales rigurosas previas para asegurar la resistencia ante las exigencias de presión y fatiga que impone el CO₂.

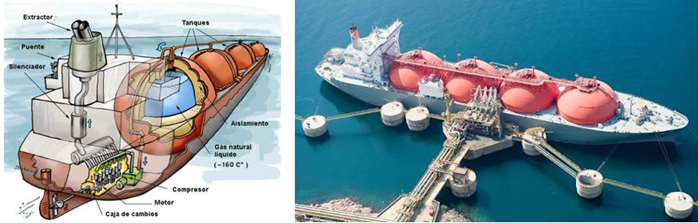

B. Transporte Marítimo (Barcos Metaneros/LCO2)
Es la alternativa más versátil para la conectividad transfronteriza y el almacenamiento en yacimientos marinos (offshore) alejados de la costa. El sector experimenta una rápida evolución mediante el diseño de barcos especializados en dióxido de carbono licuado (LCO₂).
- Ventanas de Presión y Temperatura: El CO₂ se transporta licuado bajo dos criterios principales: Presión Media (en torno a 15–20 bar y -30 °C) o Baja Presión (aproximadamente 7 bar y -50 °C, cercano a su punto triple), optimizando el grosor y peso de los tanques.
- Tecnología del Buque: Equipados con tanques de contención independientes fuertemente aislados y sistemas de refrigeración activa para mitigar el efecto de evaporación del gas (boil-off). Un hito reciente en este segmento es el desarrollo del buque EasyMax CO2 Carrier de Wagenborg, optimizado específicamente para proyectos en el Mar del Norte.
Sistemas de Inyección Directa: Los barcos modernos incorporan sistemas avanzados de regasificación y bombeo a bordo, permitiendo la transferencia directa del CO₂ a plataformas flotantes o cabezas de pozo submarinas sin necesidad de muelles portuarios intermedios.
Ideal para conectar industrias costeras con pozos de almacenamiento en alta mar (offshore) o para el comercio internacional a largas distancias.
- Estado de transporte: Se transporta como CO2 líquido semi-refrigerado. Las condiciones estándar de diseño de los buques tanque actuales operan a presiones medias (aproximadamente 15-20 bar y temperaturas de -30ºC a -20ºC), o presiones bajas (7 bar y -50ºC).
- Aislamiento: Los buques cuentan con tanques cilíndricos o bilobulares térmicamente aislados hechos de aceros aleados criogénicos para evitar la vaporización del gas (boil-off).

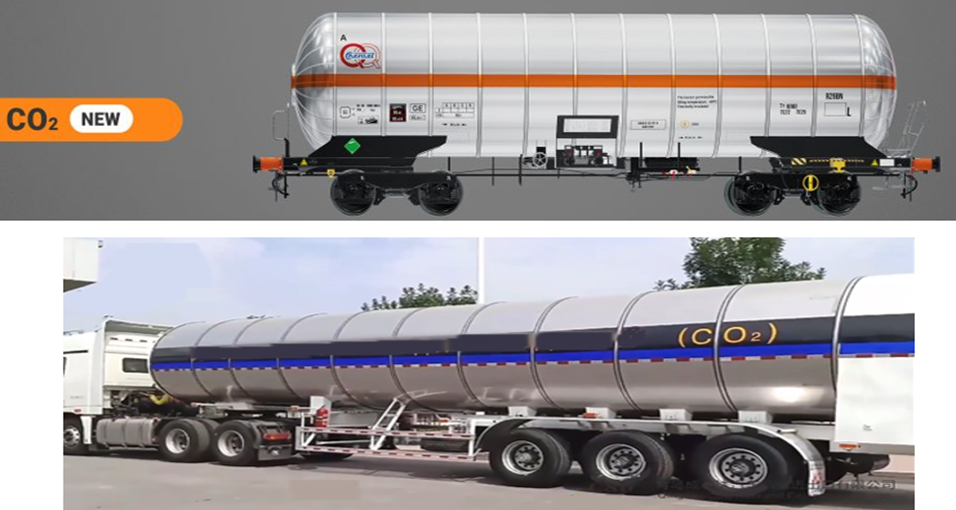

C. Transporte Terrestre Terciario (Camiones Cisterna y Vagones de Tren)
Utilizado para volúmenes pequeños, proyectos piloto, distribución industrial (alimentación, química) o como nexo inicial antes de que existan redes de ductos. Constituye la solución idónea para las fases piloto de proyectos CCUS, caudales intermitentes o industrias situadas en regiones aisladas sin acceso a redes de ductos.
- Camiones Cisterna: Remolques criogénicos aislados al vacío que mueven el CO₂ licuado a presiones de entre 15 y 25 bar. Ofrecen una alta flexibilidad geográfica pero sufren de altos costes unitarios a largas distancias.
- Ferrocarril: Los vagones cisterna dedicados permiten desplazar volúmenes intermedios superiores a los del transporte por carretera, aprovechando la infraestructura ferroviaria existente con un menor impacto de emisiones asociadas.
- Camiones criogénicos: Operan típicamente en condiciones similares a los barcos de media presión (aprox. 15-20 bar y -20ºC). Cuentan con sistemas de alivio de presión y refrigeración comercial pesada.
- Cuadro Comparativo de Modalidades
| Criterio Técnico | Ductos (Ceoductos) | Buques Metaneros/LCO₂ | Camiones Cisterna | Ferrocarril |
| Capacidad de Carga | Muy Alta (Continua) | Alta (Modular) | Baja (Unitaria) | Media |
| Rango de Distancia | Corta a Media (Terrestre) | Larga (Transoceánica) | Corta (Local) | Media a Larga |
| Inversión Inicial (CAPEX) | Muy Elevada | Moderada a Alta | Baja | Baja a Moderada |
| Flexibilidad de Rutas | Nula (Fija) | Alta (Rutas marítimas) | Muy Alta (Carreteras) | Limitada (Vías) |
- Componentes Críticos e Infraestructura de Interfaz
El éxito operativo del transporte especializado depende directamente de los puntos de transferencia y los sistemas de seguridad perimetral:
- Brazos de Carga Marítimos y Terrestres: Equipos articulados automatizados que operan bajo condiciones severas de temperatura y presión. Están diseñados con materiales específicos para soportar choques térmicos drásticos.
- Acoplamientos de Desconexión en Seco: Válvulas herméticas de seguridad que impiden fugas fugitivas de CO₂ a la atmósfera y evitan de forma crítica el ingreso de aire húmedo exterior al sistema durante el proceso de transferencia.
- Líneas de Retorno de Vapor: Conductos auxiliares paralelos encargados de equilibrar la presión gaseosa residual entre el tanque de almacenamiento emisor y el vehículo receptor durante la carga.
- Sistemas de Monitoreo Analítico: Redes de sensores distribuidos que emplean tecnología de detección por fibra óptica distribuida, sensores de presión ultrasónicos y vigilancia mediante drones para la detección inmediata de fugas o caídas anómalas de presión en la línea.

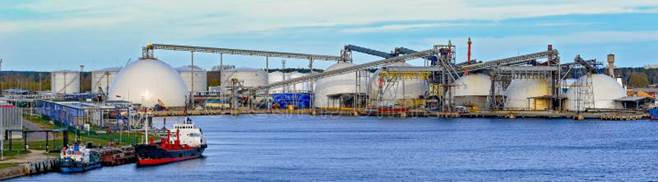

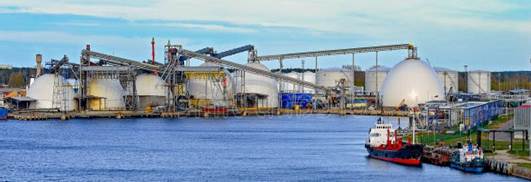

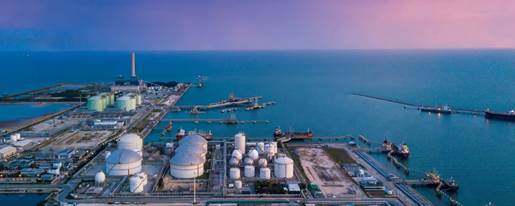

3. Infraestructura de Almacenamiento Intermedio (Hubs y Terminales)
Dado que la captura es continua pero el transporte marítimo o el uso final pueden ser intermitentes, se requieren centros de acopio o Hubs.
- Terminales portuarias de carga/descarga: Equipadas con brazos de carga criogénicos marinos y unidades de recompresión de los gases de evaporación.
- Tanques pulmón (Buffer storage): Grandes esferas o tanques horizontales aislados al vacío que almacenan el CO2 líquido a baja temperatura temporalmente en puertos o complejos industriales.

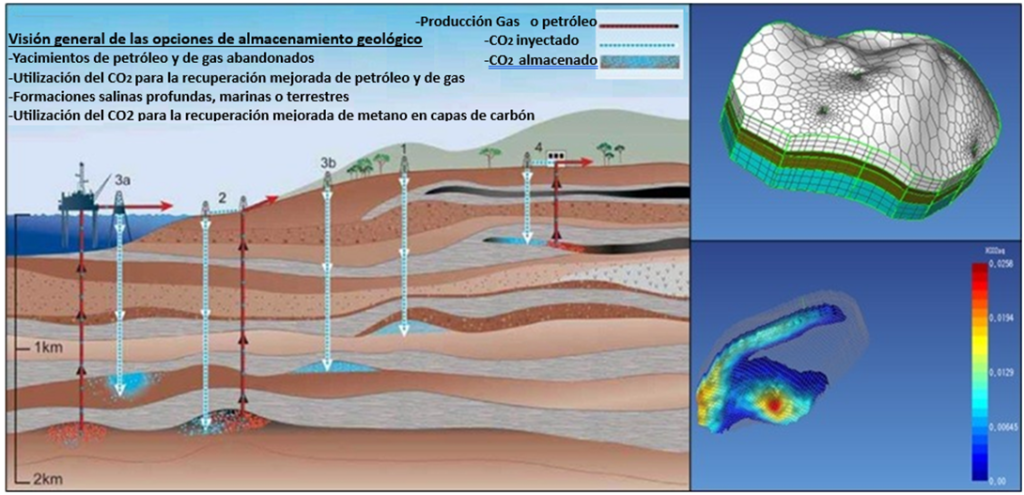

4. Infraestructura de Inyección y Almacenamiento Geológico Final
Una vez que el CO2 llega a su destino de confinamiento permanente, pasa por la fase de disposición final:
- Instalaciones de cabecera de pozo: Unidades de filtrado final, calentadores (para evitar el congelamiento de la formación geológica al expandirse el gas) y bombas de alta presión.
- Pozos de inyección profunda: Tuberías concéntricas (casing) cementadas con materiales resistentes al ácido carbónico que inyectan el CO2 a más de 800 metros de profundidad dentro de:
- Acuíferos salinos profundos: Formaciones de roca permeable con agua salada no potable.
- Yacimientos agotados de petróleo y gas: Estructuras geológicas previamente probadas que retuvieron hidrocarburos durante millones de años.
5. Sistemas de Monitoreo, Control y Seguridad
La logística del CO2 enfrenta riesgos críticos como la asfixia por fugas masivas y la fractura frágil de ductos por descompresión rápida. Por ello incluye:

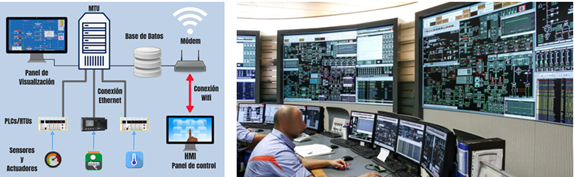

- Sistemas Scada y Fibra Óptica: Monitoreo en tiempo real de presión, temperatura y deformaciones a lo largo de los ductos. El sistema Scada (Supervisory Control and Data Acquisition) es una arquitectura de hardware y software que permite a las empresas industriales supervisar, controlar y adquirir datos de procesos a distancia.
- Válvulas de aislamiento automático (LBV): Dispuestas a intervalos regulares en los ductos para cerrarse automáticamente si detectan caídas de presión imprevistas, aislando los tramos.

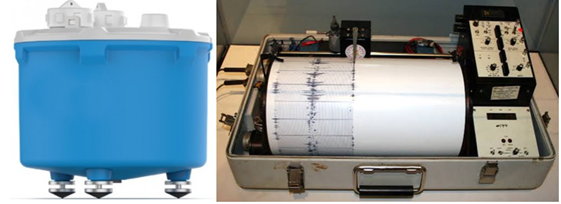

- Monitoreo geológico (MMV): Sensores sísmicos 4D, pozos de observación de acuíferos superficiales y satélites de radar para asegurar que el CO2 inyectado bajo tierra no migre ni se fugue a la atmósfera.
- Brazos de Carga Marítimos y Terrestres: Equipos articulados automatizados que operan bajo condiciones severas de temperatura y presión. Están diseñados con materiales específicos para soportar choques térmicos drásticos.
- Acoplamientos de Desconexión en Seco: Válvulas herméticas de seguridad que impiden fugas fugitivas de CO₂ a la atmósfera y evitan de forma crítica el ingreso de aire húmedo exterior al sistema durante el proceso de transferencia.
- Líneas de Retorno de Vapor: Conductos auxiliares paralelos encargados de equilibrar la presión gaseosa residual entre el tanque de almacenamiento emisor y el vehículo receptor durante la carga.
- Sistemas de Monitoreo Analítico: Redes de sensores distribuidos que emplean tecnología de detección por fibra óptica distribuida, sensores de presión ultrasónicos y vigilancia mediante drones para la detección inmediata de fugas o caídas anómalas de presión en la línea.
Desafíos Tecnológicos y Operativos
- Gestión del Punto Triple: El CO₂ no posee fase líquida a presión atmosférica normal. Si se produce una descompresión accidental brusca por debajo de 5.18 bar, el fluido sufre un cambio de fase instantáneo hacia hielo seco sólido y gas. Esto puede obstruir válvulas, congelar tuberías y provocar fallas catastróficas por sobrepresión interna.
- Límites de Pureza Estrictos: La presencia de contaminantes derivados de la captura (como H2S, SOx, NOx, nitrógeno u oxígeno) altera drásticamente el comportamiento termodinámico del fluido, elevando la presión crítica requerida y acelerando los fenómenos de corrosión interna.
- Coste de Acondicionamiento: El proceso previo de deshidratación profunda, licuación y compresión masiva del gas consume una cantidad considerable de energía térmica y eléctrica, penalizando la eficiencia neta de la cadena CCUS.
